ABB變頻器ACS800系列出場調試步驟

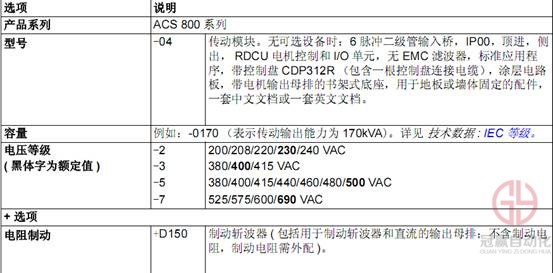

ACS800-04系列變頻器系能耗制動，具體調試步驟如下：

對應圖紙，將變頻器與控制板RDCU的光纖插上，電源線接上，RDCU與面板的通訊線接上。

一．上電前的準備及上電

1．檢查變頻器外部封裝，在柜頂裝有紙板，應把它去掉，防止擋住風口，將兩根光纖和控制線接入I/O控制板（RMIO）上。

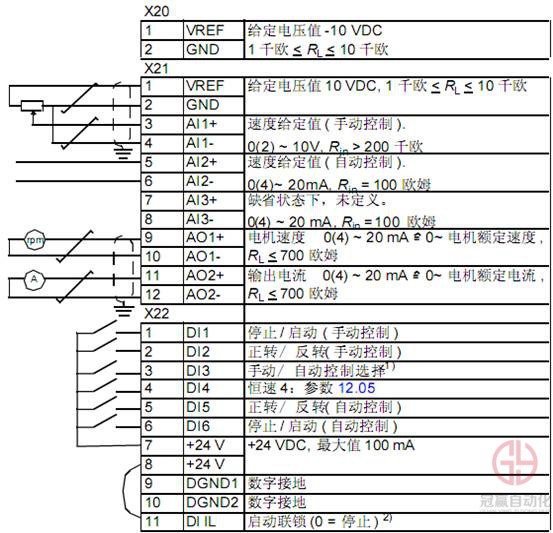

2．對照?qǐng)D紙查線：短接接觸器啟動回路線（D141，D142），接控制電源線等，對于I/O控制板（RMIO）的接線，對應ABB工廠宏應用接線方式（ABB固件手冊87頁），查好后確認沒問題，再上電。(注：DI1為正向控制端，DI2為反向控制端，DI4為加減速時間選擇，DI5為恒速控制端)

3．上電時，如果剛啟動，當啟動按鈕一松開，接觸器又?jǐn)嚅_(kāi)，是因?yàn)榻佑|器的啟動回路中串進了故障繼電器KA1。3的常閉點，而變頻器參數中默認的出廠設置設的是故障反置，可以通過以下方法解決：

再啟動時，一直按著啟動按鈕，通過面板按PAR鍵進入?yún)?shù)，將參數14。3中的參數“Fault(-1)”改成“Fault”，繼電器KA1.3線圈釋放，再松開啟動按鈕，變頻器就正常啟動了。（具體設置參數步驟詳見后面介紹）

二．面板操作簡介

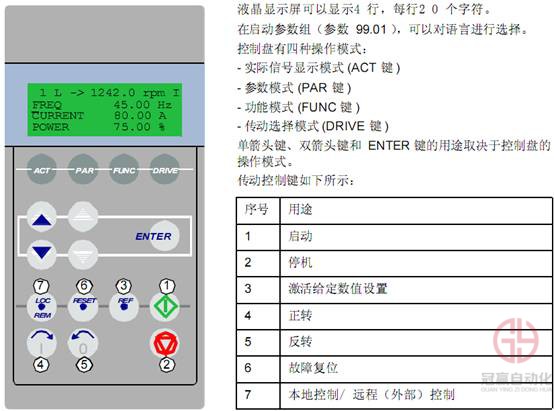

控制盤有四種操作模式：實際信號顯示模式（ACT鍵）、參數模式（PAR鍵）、功能模式（FUNC鍵）、傳動選擇模式（DRIVE鍵）。其它鍵用途詳見ABB固件手冊25頁控制盤章節。 如下圖：

三．面板控制

1．上電后，按“PAR”進入?yún)?shù)組99，將99.04設為“SCALAR”標量控制，（當電機額定電流小于變頻器1/6時，參數設置不適用于DTC Direct Torque 直接轉矩控制）

2．將99.01設為“ENGLISH”、99.02設為“FACTORY”工廠宏(本說明只針對工廠宏參數設置)

3．通過啟動向?qū)гO(shè)置電機基本參數：（詳見ABB固件手冊35頁）

1）按“FUNC”進入功能模式。

2）通過上下箭頭（雙箭頭上下翻頁）選擇“Motor Setup”

3）按“ENTER”，進入下一項，到選擇“MOTOR NOM VOLTAGE”，按“ENTER”，通過上下箭頭輸入電機額定電壓（其中雙箭頭為快加減，單箭頭為慢加減）。

4）仿照第3）項依次輸入電機額定電流，頻率等額定參數。

5）設置完后，按“ACT” 退出。

4．通過參數模式設置電機基本參數（參數組99）(以帶車間5.5KW小電機三角形接法為例)

設置完后，按“ACT” 退出。

5．設置外部啟動，停止轉向控制信號參數：第10組參數：（外部啟動，停機和轉向控制信號源）

6．通過控制面板上“LOC/REM”鍵，設置為本地控制，操作面板上顯示為“1L”.

7．按“REF”鍵，和上、下選擇鍵，來設置一個給定頻率值，按“ENTER”鍵輸入。

8．選擇“啟動”或“停止”鍵啟動電機，按“正轉”或“反轉”鍵控制電機運轉方向。

9．通過參數1.x可以監控電機運行參數（電流，電壓，頻率等）詳見ABB固件手冊98頁監控參數組1。

四．I/0遠程控制

1． 根據圖紙接入在AI1端子上接入可調的0-10V直流電源，來控制頻率給定，按工廠宏外部控制接線，接入DI1,DI2,DI4,DI5等。（其中DI1為正向啟動開關，DI2為反向啟動停止開關，DI4為加減速時間選擇開關，DI5為恒速選擇開關）

2．上電后，按“PAR”進入?yún)?shù)組99，將99.04設為“SCALAR”標量控制，（當電機額定電流小于變頻器1/6時，參數設置不適用于DTC Direct Torque 直接轉矩控制）

3．將99.01設為“ENGLISH”、99.02設為“FACTORY”工廠宏(本說明只針對工廠宏參數設置)

4．通過啟動向?qū)гO(shè)置電機基本參數：（詳見ABB固件手冊35頁）

1）按“FUNC”進入功能模式。

2）通過上下箭頭（雙箭頭上下翻頁）選擇“Motor Setup”

3）按“ENTER”，進入下一項，到選擇“MOTOR NOM VOLTAGE”，按“ENTER”，通過上下箭頭輸入電機額定電壓（其中雙箭頭為快加減，單箭頭為慢加減）。

4）仿照第3）項依次輸入電機額定電流，頻率等額定參數。

5）設置完后，按“ACT” 退出。

5．通過參數模式設置電機基本參數（參數組99）(以帶車間5.5KW小電機三角形接法為例)

設置完后，按“ACT” 退出。

6．設置外部啟動，停止轉向控制信號參數：第10組參數：（外部啟動，停機和轉向控制信號源）

7．通過控制面板上“LOC/REM”鍵，設置為遠程控制，操作面板上顯示為“1”.

8．關閉“正向啟動開關”或“反向啟動開關”鍵啟動電機，控制電機運轉方向。通過AI1端給定模擬量0-10V控制給定頻率（即電機轉速快慢）

9．通過參數1.x可以監控電機運行參數（電流，電壓，頻率等）詳見ABB固件手冊98頁監控參數組1。

五．簡單故障處理：

1．在調試過程中有時候會報“PANEL  LOSS”(5300) 故障，對此，變頻器會直接停止，對于這種故障，經檢查控制盤連接良好，檢查參數30.02，設為“FAULT”,可以將面板設為本地控制，通過面板按下“RESET”進行故障復位。
